顺利获得Industrial Ethernet工业以太网实现PLC系统与WINCC6.0通讯的前提条件是PLC系统配备以太网模或者使用带有PN接口的PLC，以太网模块列表如下表所示：
| PLC系列 | 以太网通讯模块 |
| S7-300 | CP343-1/CP343-1 Advanced-IT |
| S7-400 | CP443-1/CP443-1 Advanced-IT |
注：只有支持ISO通讯协议的模块才支持（Industrial Ethernet工业以太网）通讯，具体情况可察看STEP7中的模块信息。最简单的判断以太网模块是否支持Industrial Ethernet通讯的方式是，在STEP7的硬件组态Hardware中是否具有MAC参数的填写的输入框，如下图4.1所示：
图4.1
参考STEP 7软件中的产品硬件信息来判断以太网模块是否支持Industrial Ethernet工业以太网通讯，如下图4.2所示：
图4.2
在通讯设置以前请确认模块支持Industrial Ethernet ISO通讯，而后进行如下设置：
本文档下列步骤应用CP443-1型号的以太网通讯模块，使用普通以太网卡连接。
组态过程

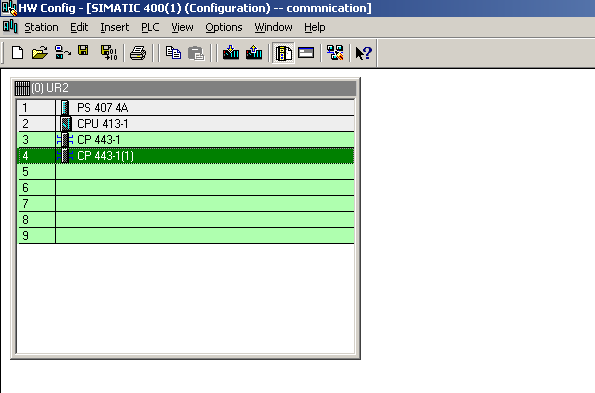

使用STEP7编程软件对PLC系统进行软件组态，在Hardware界面内插入实际的PLC硬件，在本例中使用了两块CP443-1通讯模块，WINCC使用CP443-1(1)和PLC进行通讯,如下图4.3所示：
图4.3

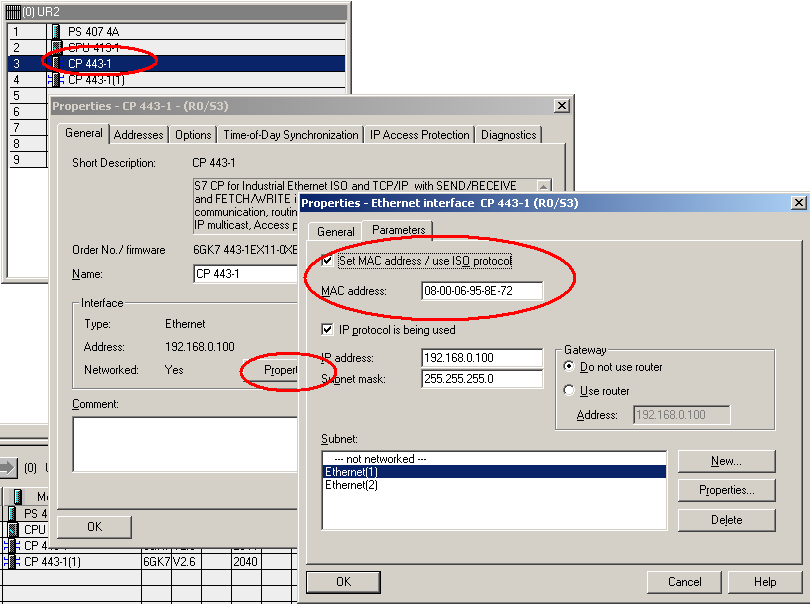

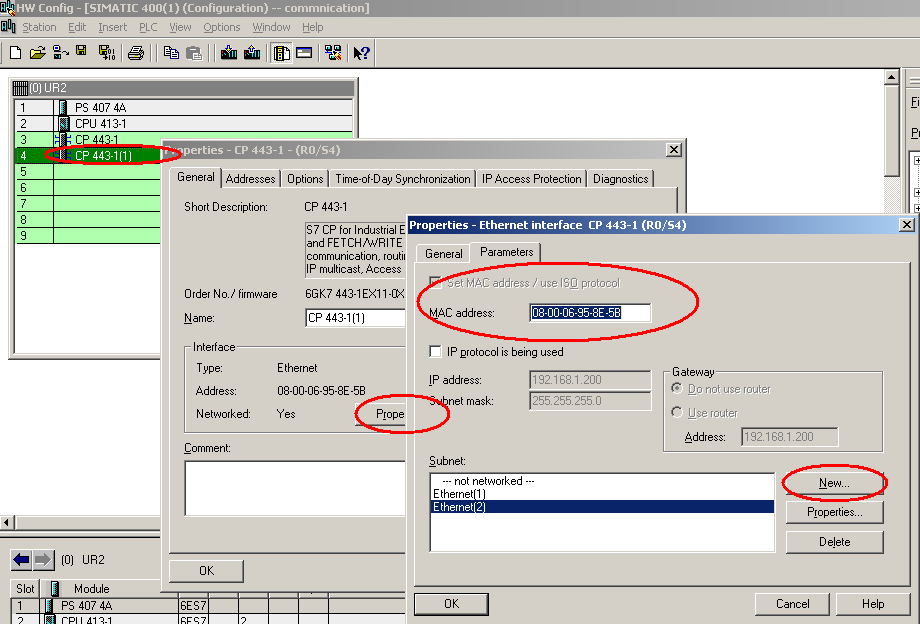

在CP343-1(1)通讯模块上双击，会弹出Properties-CP443-1的属性对话框，在对话框中点击Properties….按钮，弹出属性对话框，激活“Set MAC address/use ISO Protocol”，在MAC address下设置通讯板卡的MAC地址，如图4.4所示，该地址可以在物理通讯板卡端口处标签上查看。
图4.4
点击New按钮，新建一个工业以太网络，在弹出的对话框都使用默认设置，该步骤一定要做，否则无法建立通讯。
将组态编译，下载到CPU，则PLC方面设置完成。对于第一次使用工业以太网通讯，必须保证第一时间使用MPI或者PROFIBUS的通讯方式，将设置好参数的组态下载到目标PLC，此后即可顺利获得工业以太网的方式进行程序监控和项目下载。

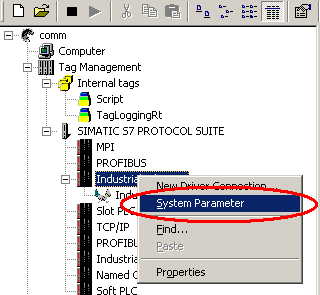

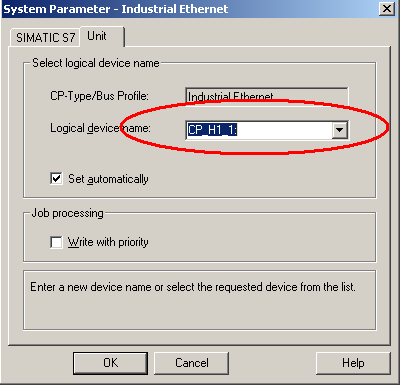

打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右键单击Industrial Ethernet，在弹出菜单中点击System Parameter，如图4.5所示，弹出System Parameter- Industrial Ethernet对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为CP_H1_1:如图4所示：
图4.5
图4.6

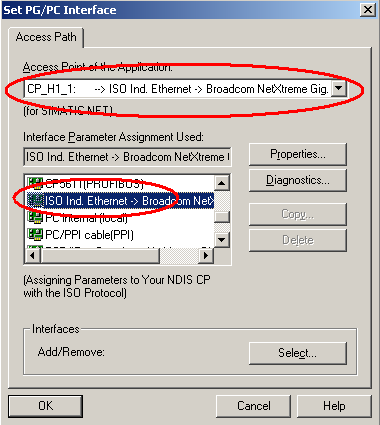

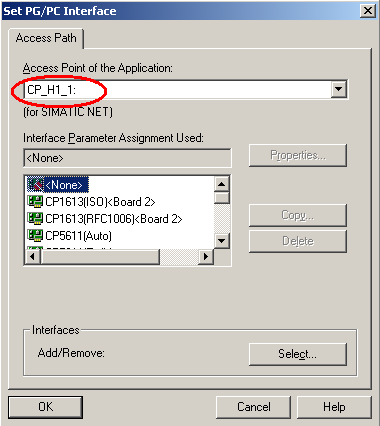

通讯接口设置，进入操作系统控制面板，双击Set PG/PC Interface，在下拉菜单中选择CP_H1_1：如图4.7所示：
图4.7
在如图4.7所示的情况下，在Interface Parameter Assignment Used：选择ISO Ind Ethernet->实际网卡的名称。
图4.8
注意：
1.您的网卡不同，显示会有不同，请确保所选条目为您正在使用的普通以太网卡的名称。

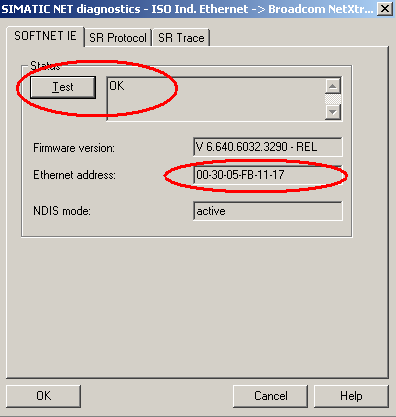

可以点击Diagnostics按钮后，您可以对该网卡进行诊断，确保其正常工作，如图4.9所示：
图4.9

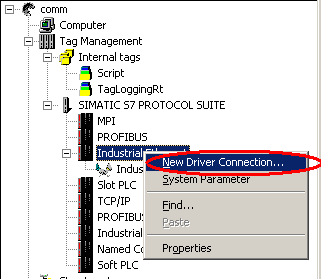

添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->Industrial Ethernet，右键单击Industrial Ethernet，在下拉菜单中，点击New Driver Connection，如图4.10所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection parameters- Industrial Ethernet属性对话框，填入参数。
图4.10
在弹出的对话框中输入STEP7中已经设置的CP443-1通讯模块的MAC地址和机架号和槽号，如图4.11所示：
图4.11

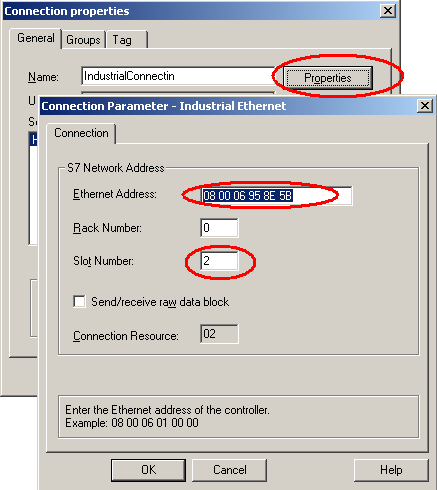

在弹出的Connection Properties中点击Properties按钮，在弹出的Connection parameter中输入参数：
Ethernet Address：（通讯模块的MAC地址）
Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0
Slot Number：CPU所处的槽号
注意：如果您是S7-300的PLC，那么Slot Number的参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。

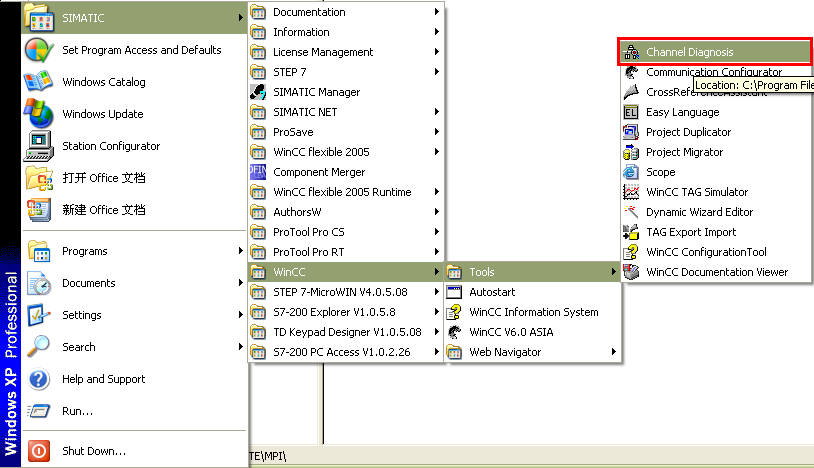

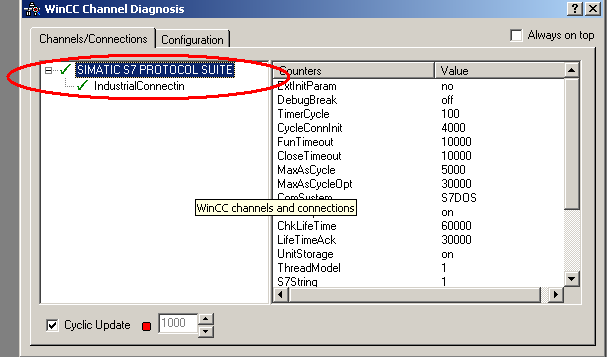

顺利获得WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须激活运行，根据图1.9所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图4.13所示，绿色的“√”表示通讯已经成功建立。
图4.12
图4.13
至此WINCC使用普通以太网卡顺利获得Industrial Ethernet连接PLC的过程完毕。
